產品概述

J941H電動法蘭截止閥PN16～PN160由截止閥與Z型多回轉電動執行器組成，有開關型、調節型兩種，工作電壓一般為380VAC,另外需要別的電壓可以定制。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。

產品結構特點

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
8、配有DZW系列多回轉式電動裝置，具有殼體小，重量輕，功能全，并可與遠程電腦配套使用，也可按用戶要求選配電動裝置。

主要性能參數

J941H電動法蘭截止閥PN16～PN160主要性能參數

公稱壓力		1.6	2.5	4.0	6.4	10.0	16.0
試驗壓力（MPa）	殼體強度試驗	2.4	3.8	6.0	9.6	15	24
	上密封試驗	1.8	2.8	4.4	7.0	11	18
	密封試驗	1.8	2.8	4.4	7.0	11	18

產品類型	適用介質	適用溫度（℃）
J41HY-C型 J941HY-C型	水、蒸汽、油品	≤425℃
		≤450℃
J41W-P型 J941W-P型	硝酸類	≤2000℃
J41W-R型 J941W-R型	醋酸類	≤200℃
J41Y-I型 J941Y-I型	水、蒸汽、油品	≤550℃

主要零件材料

J941H電動法蘭截止閥PN16～PN160主要零件材料

產品類別	零件名稱
	閥體 閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料	緊固件	手輪
J41HY-C型 J941HY-C型	25、WCB	鉻不銹鋼	2Cr13 25	H：不銹鋼 Y：鈷基硬 質合金剛	鋁青銅	柔性 石墨	碳鋼	可鍛鑄鐵
J41W-P型 J941W-P型	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼	鉻鎳鈦鋼			不銹鋼
J41W-R型 J941W-R型	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼			不銹鋼
J41Y-I型 J941Y-I型	鉻鉬鋼	鉻鉬鋼	鈷基硬質 合金鋼	鈷基硬質合金鋼			合金鋼

主要連接尺寸及重量

J941H電動法蘭截止閥PN16～PN160主要連接尺寸及重量

公稱壓力 PN(MPa)	公稱通徑 DN(mm)	標準值									參考值
		L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	質量(kg)
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399
6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850

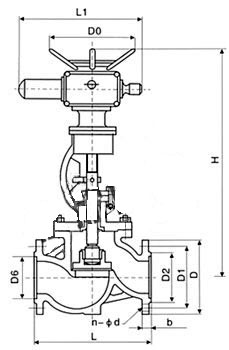

產品外形結構尺寸圖：

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
