GHQ941F-16C-DN50電動鑄鋼法蘭式球閥 電動高平臺球閥 電動O型球
*** : 滬工恒 型號 : GHQ941F-16C 材質 : 鑄鋼 連接形式 : 法蘭 結構形式 : 浮動球球閥 公稱通徑 : DN15～200mm 適用介質 : 水，蒸汽，油品 壓力環境 : 常壓 工作溫度 : 常溫 標準 : 國標 流動方向 : 單向 驅動方式 : 電動 零部件及配件 : 執行器 用途 : 調...
- 產品詳情
| *** : | 滬工恒 | 型號 : | GHQ941F-16C |
| 材質 : | 鑄鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 浮動球球閥 | 公稱通徑 : | DN15～200mm |
| 適用介質 : | 水，蒸汽，油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 電動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Product details

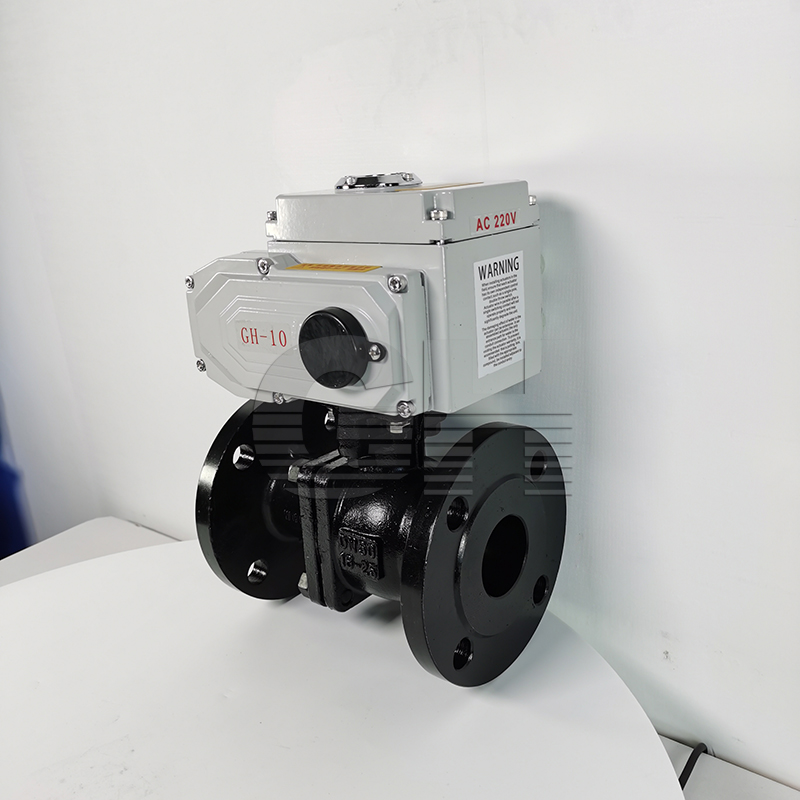

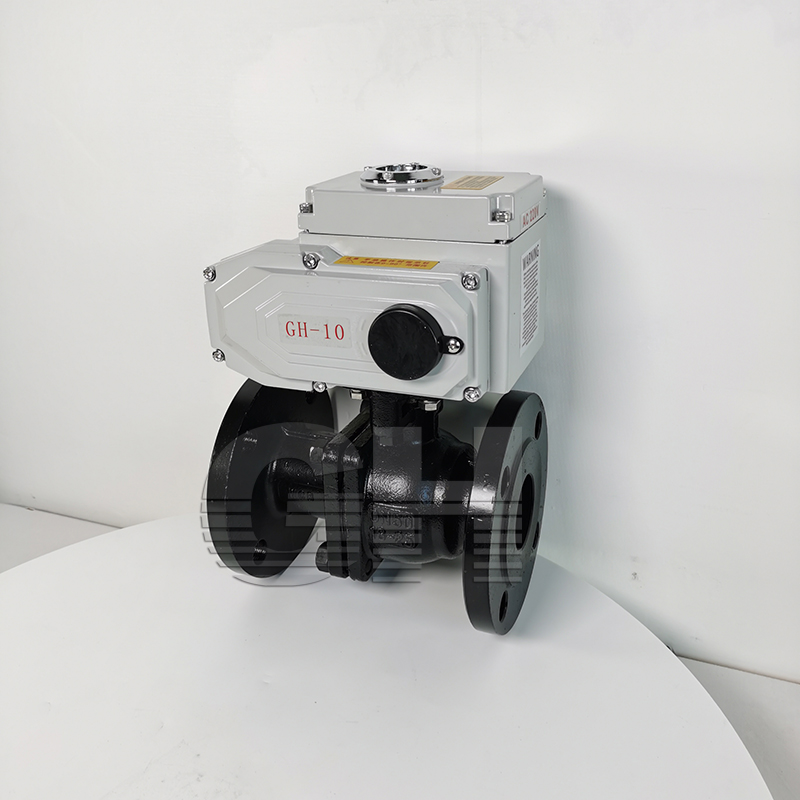

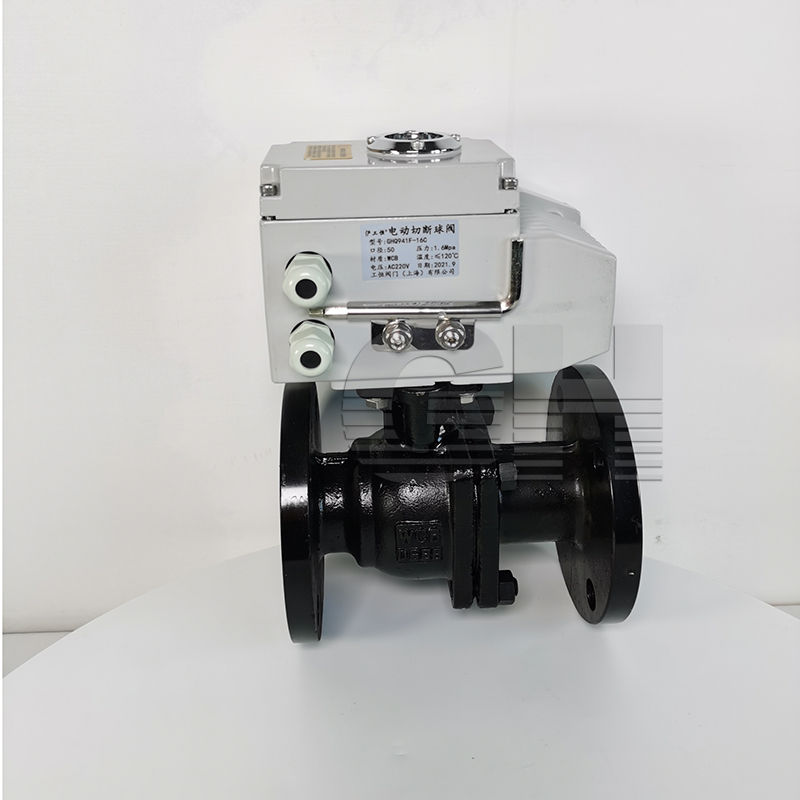

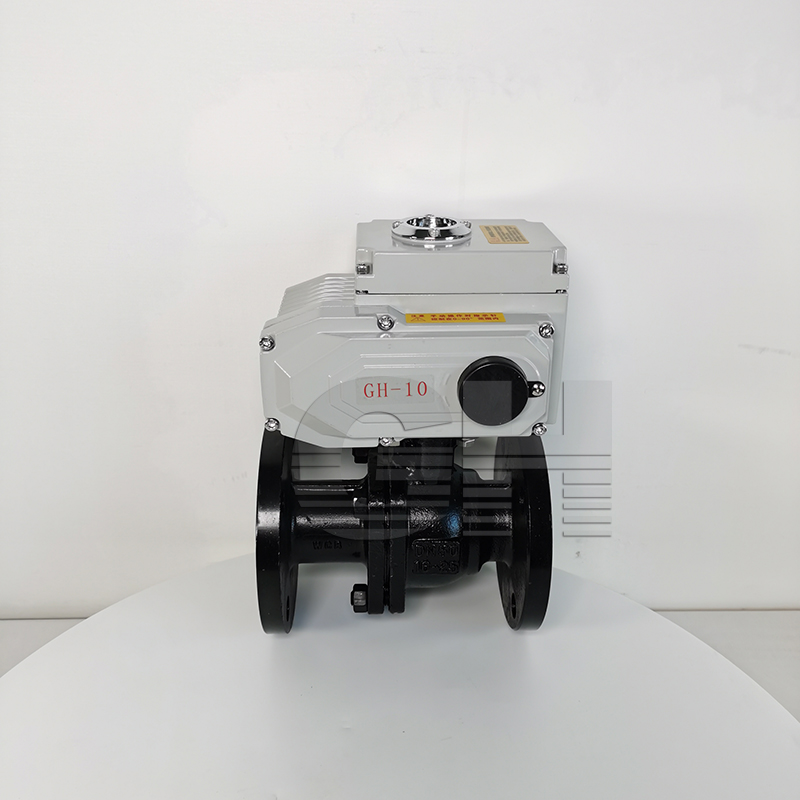

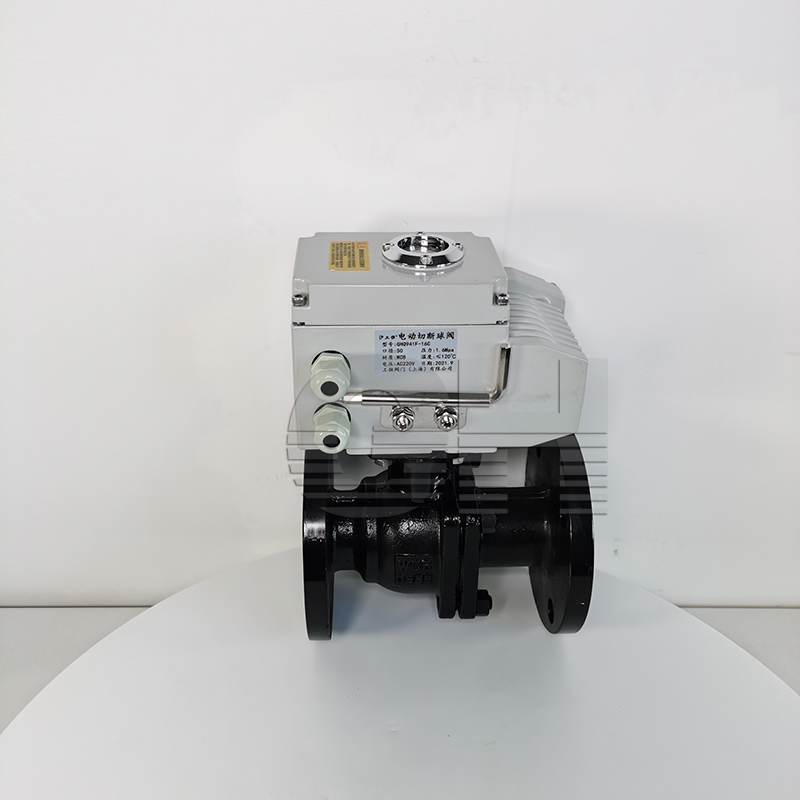

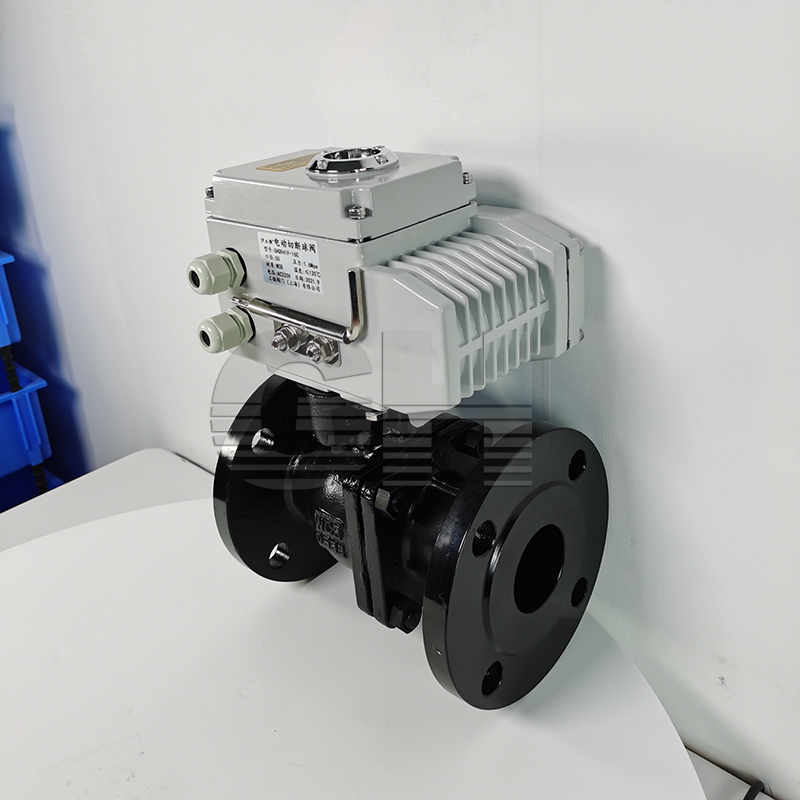

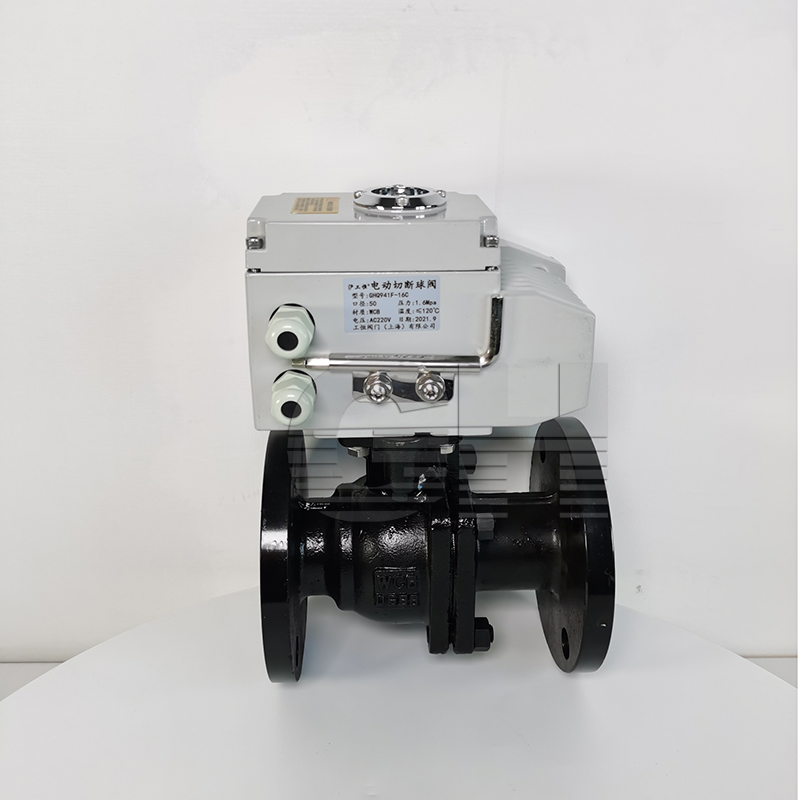

Q941F電動高平臺球閥
一、產品簡介
Q941F電動高平臺球閥閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。電動球閥按其密封性能可分軟密封閥座及金屬密封閥座，軟密封閥座適用于溫度≤180°的場合，金屬硬密封閥座適用于溫度≤425°的場合。通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。
二、產品特點
1、流體阻力小，電動球閥是所有閥類中流體阻力zui小的一種，即使是縮徑球閥，其流體阻力也相當小。2、電動球閥止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且電動球閥的密封能力隨著介質壓力的增高而增大。4、電動球閥閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故電動球閥的使用壽命長。6、電動球閥采用下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。7、電動球閥具有防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
三、技術參數和性能
| 電動執行器技術參數 | 高平臺電動球閥閥體參數 | ||
| 電源 | AC110、220、380V/DC24、220V | 公稱通徑 | DN15～200mm |
| 輸出力矩 | 50N·M～2000N·M | 公稱壓力 | PN1.6、2.5、4.0、6.4、10MPa |
| 任選功能 | 開關型、觸點型、開度信號、智能調節型 | 閥軸材質 | 不銹鋼 |
| 動作范圍 | 0～90°±5° | 閥體材質 | 碳鋼、304/316/316L不銹鋼 |
| 動作時間 | 15秒/30秒/60秒 | 球體材質 | 304/316/316L不銹鋼 |
| 環境溫度 | -30°～60° | 閥座密封 | PTFE、PPL |
| 手動操作 | 附帶手柄操作 | 溫 度 | PTFE≤180℃、PPL≤350℃ |
| 限 位 | 電氣、機械二重限位 | 適用介質 | 水、石油、粘性流體、漿料、強氧化性介質等 |
| 防護等級 | IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選) | ||
| 輸入信號 | 0-10，1-5VDC/4-20mA(智能調節型) | 特 點 | 連線簡單，結構緊湊、阻力小、動作穩定 |
四、外形尺寸
| 公稱通徑DN | L | L1 | W | H | D | D1 | 額定功率 | 額定電流 |
| 壓力 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | 1.6/2.5 | ||
| 15 | 130 | 119 | 110 | 256 | 95 | 65 | 15W | 0.1A |
| 20 | 140 | 119 | 110 | 260 | 105 | 75 | 15W | 0.1A |
| 25 | 150 | 155 | 132 | 266 | 115 | 86 | 15W | 0.2A |
| 32 | 165 | 155 | 132 | 270 | 136 | 100 | 15W | 0.2A |
| 40 | 180 | 208 | 165 | 312 | 146 | 110 | 25W | 0.*** |
| 50 | 200 | 208 | 165 | 325 | 160 | 125 | 25W | 0.*** |
| 65 | 220 | 208 | 165 | 336 | 180 | 145 | 25W | 0.*** |
| 80 | 250 | 256 | 211 | 365 | 195 | 160 | 50W | 0.8A |
| 100 | 280 | 256 | 211 | 400 | 215/230 | 180/190 | 90W | 1.0A |
| 125 | 320 | 256 | 211 | 420 | 245/270 | 210/220 | 90W | 1.0A |
| 150 | 360 | 288 | 235 | 440 | 280/300 | 240/250 | 120W | 1.2A |
聲明：本文中所有文字、數據、圖片均只適用于參考，GHQ941F-16C-DN50電動鑄鋼法蘭式球閥 電動高平臺球閥 電動O型球性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
