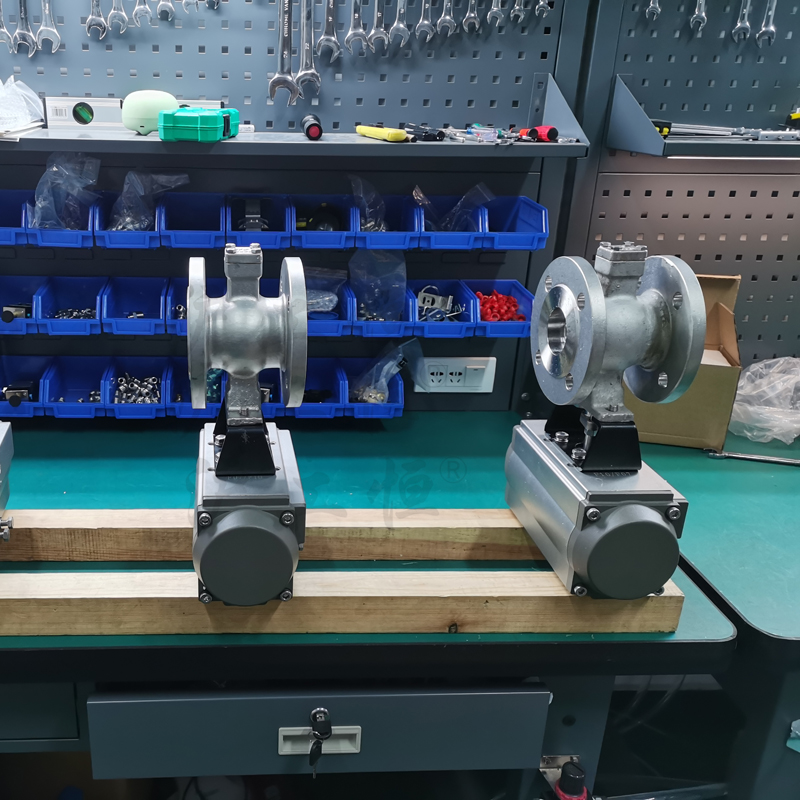

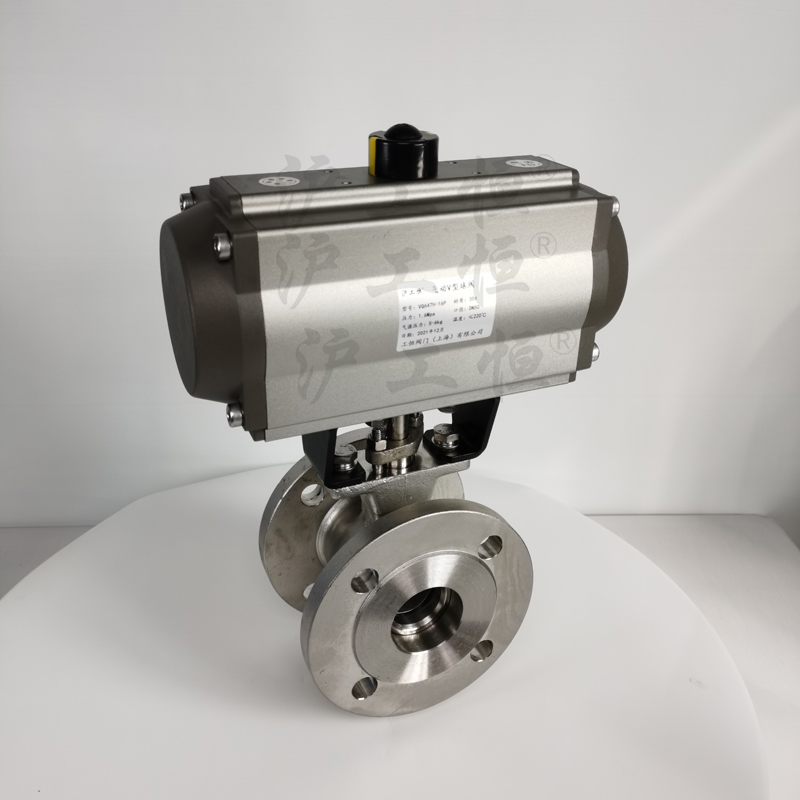

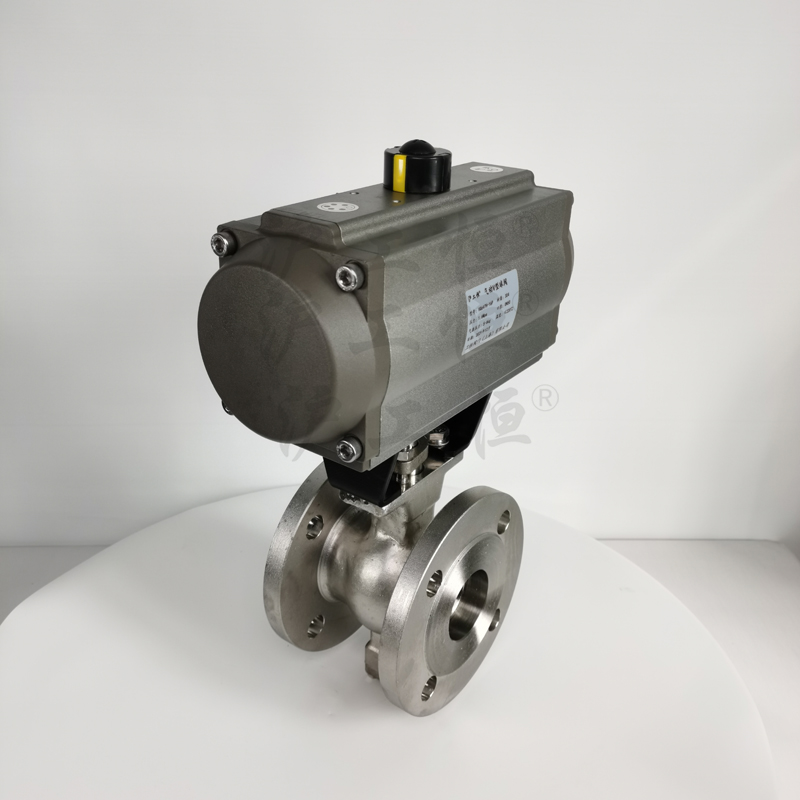

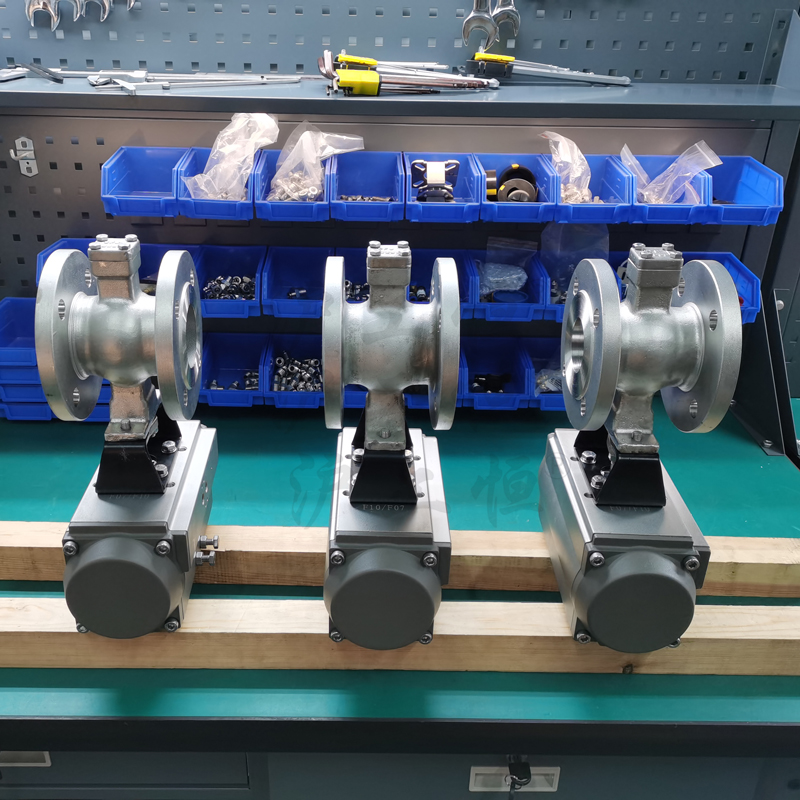

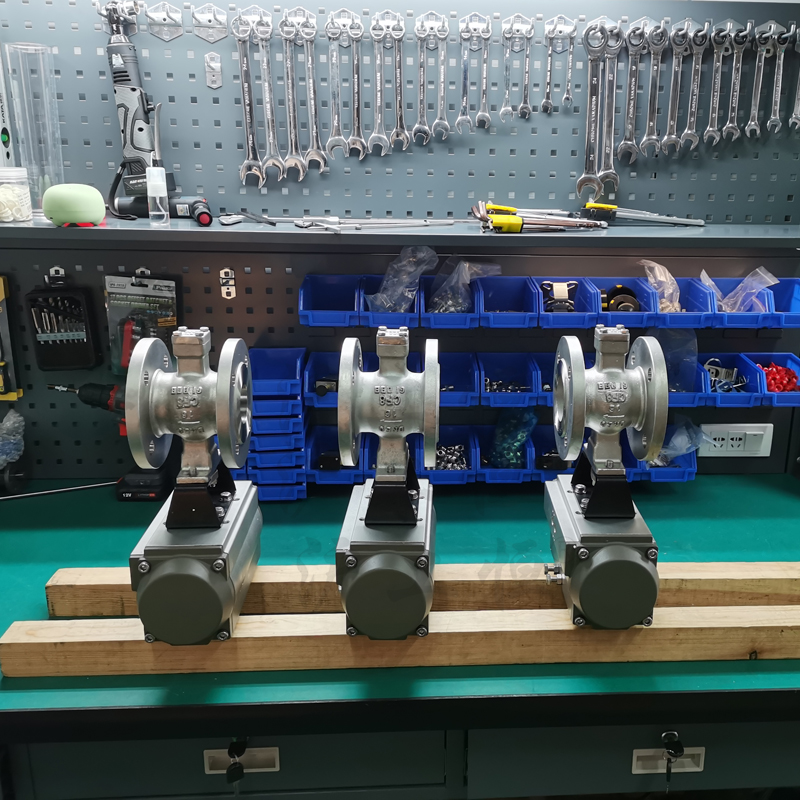

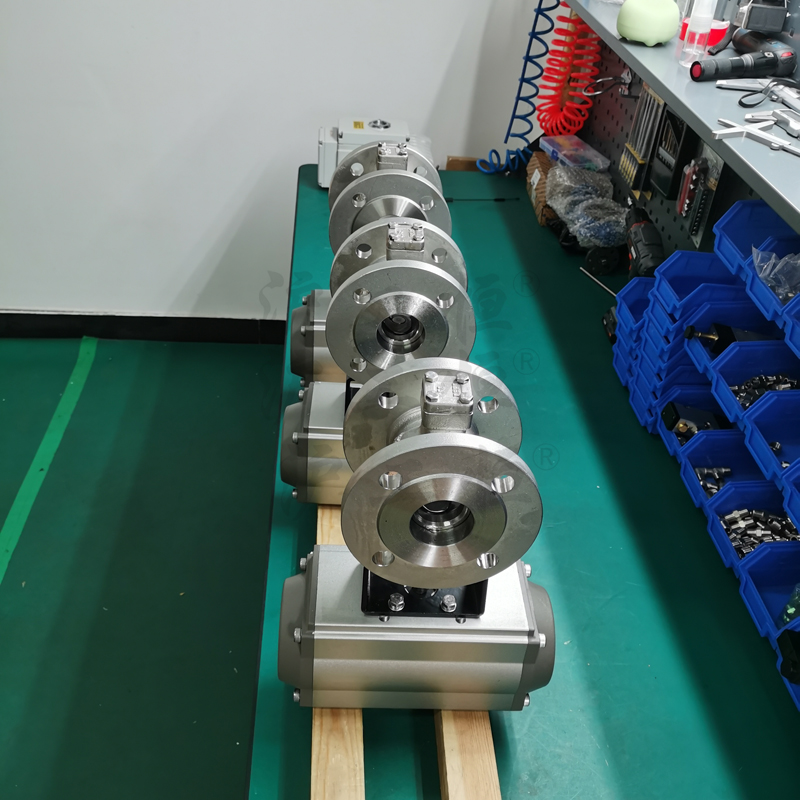

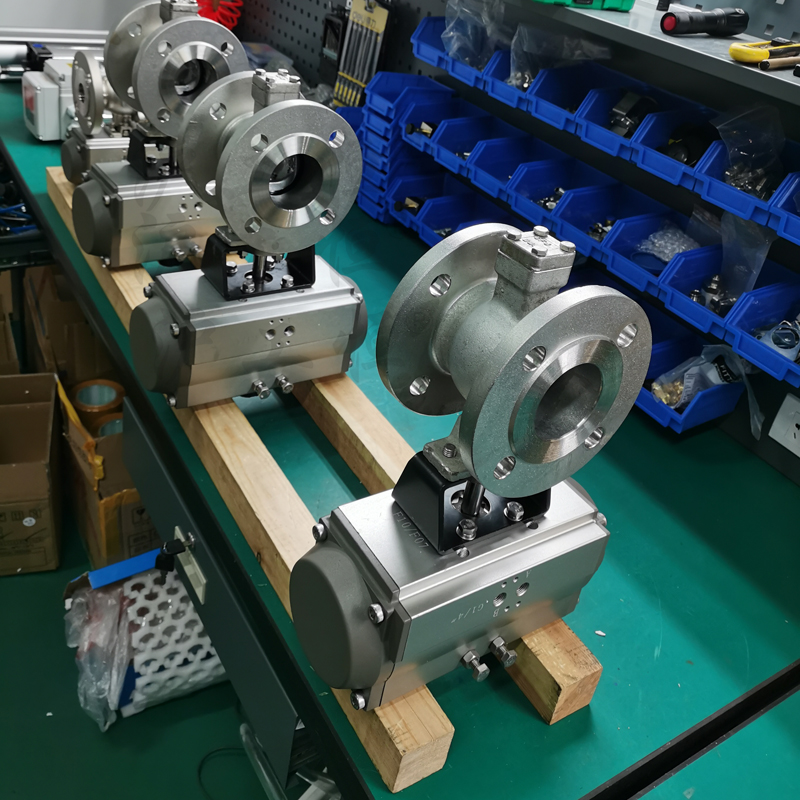

VQ647Y-16P不銹鋼氣動V型球閥
氣動V型調節球閥產品概述: 氣動V型球閥，球芯呈V形狀，可實現線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座 之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉...
- 產品詳情
氣動V型調節球閥產品概述:
氣動V型球閥，球芯呈V形狀，可實現線性調節，可調范圍大。當閥門關閉時，V型缺口與閥座 之間產楔形剪切作用，既具有自潔功能又能防止球芯卡死，特別適用于管線結垢凍結場合。適宜于控制紙漿、污水，含有纖維和顆粒固體懸浮介質及粉粒狀介質。配用的ZGH 系列氣缸活塞式執行機構，結構簡單，輸出力矩大。本系列球閥按密封性能分為軟密封和硬密封；按調節方式分為調節型和切斷型，切斷型按作用形式分單作用和雙作用式，調節型為雙作用式。單作用式的獨特***點是一旦動力源發生故障，球閥將按控制系統的要求自動處于關閉或開啟位置。 產品廣泛應用于電力、石油、化工、造紙、輕紡、食品、制藥等領域。
主要技術參數和性能：
|
型式 |
直通式鑄造球閥 |
|||||||||||||
|
公稱通徑DN |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
閥座直徑 |
20 |
26 |
33 |
40 |
53 |
66 |
86 |
104 |
128 |
170 |
212 |
255 |
300 |
340 |
|
額定流量系數Kv |
25 |
36 |
63 |
100 |
184 |
280 |
400 |
600 |
950 |
1540 |
2500 |
3900 |
6150 |
9800 |
|
公稱壓力PN |
PN1.6 6.4MPa |
|||||||||||||
|
泄漏量 |
軟密封：≤1.8×10-7×△P×DN.1/h（試驗介質為液體：式中△P為壓差） 硬密封：≤10-4×閥額定容量.1h（閥額定容量的計算見附表） |
|||||||||||||
|
氣源壓力 |
0.4~0.6MPa |
|||||||||||||
|
連接形式 |
對夾式、法蘭式、管道法蘭按JB79-59標準 |
|||||||||||||
|
適用溫度 |
軟密封-40℃~+180℃；硬密封-40℃~+450℃ |
|||||||||||||
|
球芯轉角 |
90度 |
|||||||||||||
|
流量特性 |
近似等百分比 |
|||||||||||||
|
閥體材料 |
A105、F321、F316、WCB、ZG1Cr18NiTi、ZGOCr18NiTi、ZGOOrL7N14MO2 |
|||||||||||||
|
球芯型式 |
部分球帶有V形缺口 |
|||||||||||||
|
閥座材料 |
、不銹鋼司太立硬質合金 |
|||||||||||||
|
基本誤差 |
≤全行程的2%（帶） |
|||||||||||||
|
回差 |
≤全行程的2.0%（帶） |
|||||||||||||
|
死區 |
≤全行程的0.8%（帶） |
|||||||||||||
|
額定流量系數誤差% |
≤±10 |
|||||||||||||
聲明：本文中所有文字、數據、圖片均只適用于參考，VQ647Y-16P不銹鋼氣動V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
