HLS小口徑單座氣動調節閥
產品概述 HLS小口徑單座 氣動調節閥 結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC 543-1-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 本產品符合GB...
- 產品詳情
產品概述
HLS小口徑單座氣動調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC 543-1-1976標準。調節閥的泄漏量符合ANSIB16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能
| 公稱通徑 | 20 | 25 | |
|---|---|---|---|
| 閥體型式 | 直通單座鑄造球形閥 | ||
| 公稱通徑 | 20、25mm | ||
| 公稱壓力 |
ANSI 125、150、300、600；JIS 10、16、20、30、40K； PN1.6、4.0、6.4MPa |
||
| 連接型式 | 法蘭連接 | FF、RF、RJ、LG | |
| 法蘭標準 | JISB2201-1984、ANSIB16.5-1981、JB79-59等 | ||
| 焊接標準 | 嵌接焊SW | ||
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12M○2Ti、ZG16L)鈦等 | ||
| 上閥蓋 | 常溫型 | -17～+230℃ | |
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||
| 伸長Ⅱ型 | -100～-45℃ | ||
| 伸長Ⅲ型 | -196～-100℃ | ||
| 注：工作溫度不準超過各種材料的允許范圍 | |||
| 壓蓋型式 | 螺栓壓緊式 | ||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||
| 閥芯形式 | 單座柱塞型閥芯 | ||

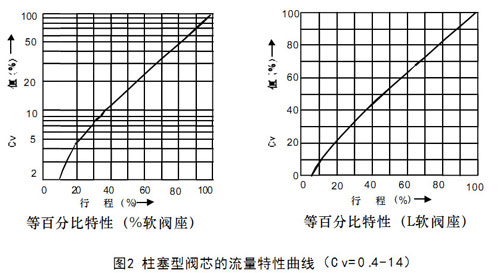

| 流量特性 | 軟閥座：等百分比特性（%TF）和線性特性（LTF），參考圖2和圖3 | ||

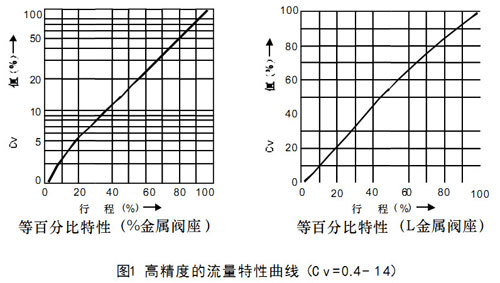

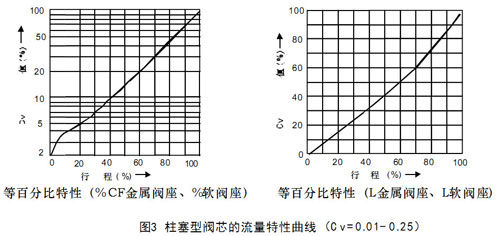

| 金屬閥座：等百分比特性（%CF）和線性特性（LCF），參考圖1和圖3，Cv值從0. 04～14的高精度流量特性符合IEC534-1-1976標準 | |||
| 閥芯材料 | 不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||
執行器技術參數
| 執行器型式 | HA多彈簧薄膜執行機構 |
|---|---|
| 膜片材料 | 丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa |
| 供氣壓力 | 140~400KPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
| 泄漏量 | 金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 | |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50：1（0.25≤Cv≤4.0）或30：1（Cv≤0.16） | |
Cv值和行程
| 閥芯型式 | 閥座和流量特性 | 額定行程 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 10 | 14 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 柱塞閥芯 | 金屬閥座 | 等百分比(％) | 14.3 | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | ||
| 線性（L) | ○ | ○ | ○ | △ | △ | △ | △ | △ | △ | △ | △ | △ | |||||
| 軟閥座 | 等百分比(％) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||
| 線性（L) | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||
| 公稱通徑 | 20 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
| 25 | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | √ | |||
注 ：1、 符號○ 和△表示閥的規格范圍。
2、符號△ 表示閥的流量特性符合IEC 534標準。

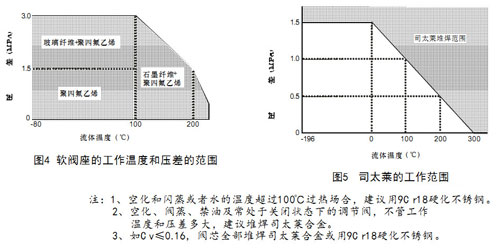

流量特性
聲明：本文中所有文字、數據、圖片均只適用于參考，HLS小口徑單座氣動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
