HPAC高壓籠式角型氣動調節閥
產品概述 HPAC高壓籠式角型氣動調節閥是一種壓力平衡式的 調節閥 ，閥結構緊湊，壓降損失小，流量大，可調范圍廣。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。 本產品符合GB/T4213-92。 技術參數和性能 HPAC高壓籠式角型 氣動調節閥 技術參數和性...
- 產品詳情
產品概述
HPAC高壓籠式角型氣動調節閥是一種壓力平衡式的調節閥，閥結構緊湊，壓降損失小，流量大，可調范圍廣。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大。
本產品符合GB/T4213-92。
技術參數和性能
| 公稱通徑 | 40 | 50 | 80 | 100 | 150 | 200 | |
|---|---|---|---|---|---|---|---|
| 閥體型式 | 角型雙座鑄造球形閥 | ||||||
| 公稱通徑 | 40、50、80、100、150、200mm | ||||||
| 公稱壓力 | ANSI 900、1500、2500；JIS 63K | ||||||
| 連接型式 | 法蘭連接 | RF、RJ | |||||
| 法蘭標準 | JISB2201-1984、ANSIB16.5-1981 | ||||||
| 焊接標準 | 嵌接焊SW(40~50mm) 對接焊BW(80~200mm) | ||||||
| 材料 |
鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti、ZG16L)鈦等 |
||||||
| 上閥蓋 | 常溫型 | -5～+230℃ | |||||
| 伸長I型 | +230～+566℃ | ||||||
| 注：工作溫度不準超過各種材料的允許范圍 | |||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||
| 密封填料 | 石棉編織填料、石墨填料 | ||||||
| 閥芯形式 | 金屬閥座的壓力平衡結構 | ||||||
| 流量特性 | 等百分比特性（%）和線性特性（L）（見圖1） | ||||||
| 閥芯材料 |
不銹鋼、(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、 不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
||||||
執行器技術參數
| 執行器型式 | HA多彈簧薄膜執行機構 |
|---|---|
| 膜片材料 | 丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 40～200、80～240kPa |
| 供氣壓力 | 280～400kPa |
| 氣源接口 | RC1/4" |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
主要性能指標
| 泄漏量 | 金屬閥座：小于閥額定容量的0.1%，符合ANSIB16.104-1976Ⅲ級 | |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50：1 | |
Cv值和行程
| 公稱通徑 | 40 | 50 | 80 100 | 150 | 200 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 25 | 32 | 40 | 32 | 40 | 50 | 50 | 65 | 80 | 65 | 80 | 100 | 100 | 125 | 150 | 125 | 150 | 200 | ||
| 額定Cv值 |
等百分 比特性 |
ANSI900、1500 JIS63K |
12 | 17 | 25 | 17 | 25 | 52 | 52 | 78 | 110 | 78 | 110 | 180 | 180 | 270 | 375 | 270 | 375 | 650 |
| ANSI2500 | 12 | 17 | 12 | 17 31 | 31 | 52 | 78 52 | 78 | 125 | 125 | 180 270 | 180 | 270 | 470 | ||||||
|
線性 特性 |
ANSI900、1500 JIS63K |
12 | 20 | 30 | 20 | 30 | 62 | 62 | 90 | 135 | 90 | 135 | 210 | 210 | 330 | 485 | 330 | 485 | 700 | |
| ANSI2500 | 12 | 20 | 12 | 20 | 43 | 43 | 62 | 90 | 62 | 90 | 150 | 150 | 210 | 330 | 210 | 330 | 520 | |||
| 額定直程 | 25 | 38 | 50 | 75 | ||||||||||||||||

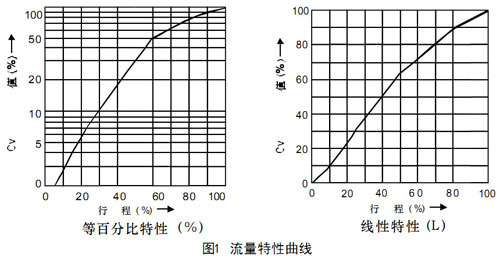

流量特性
聲明：本文中所有文字、數據、圖片均只適用于參考，HPAC高壓籠式角型氣動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
-
