產品概述：

ZDLW-6B型電子式電動調節蝶閥，是3610R(L)全電子式電動執行機構和蝶閥調節機構組成，執行機構內有伺服系弘，無須另配伺服放大器。具有結構簡單，流通能力大，調節精度高等特點。執行機構可根據用戶要求配置UNIC、PSQ、HQ、CH等型號電子式電執行機構廣泛應用于化工、石油、冶金、電站等工業生產過程中。適用介質，煤氣、含塵氣體、煙道氣等。

產品型號與規格:

ZDLW-6B型PN1～PN10電子式電動調節蝶閥型號與規格

類別	直行程		角行程
	常溫型	中溫型	常溫型	中溫型
型號	ZDLW-6B(K)	ZDLW-6B(K)G	ZDRW-6B(K)	ZDRW-6B(K)G
規格	DN600～1000		DN50～1000

產品性能參數:

ZDLW-6B型PN1～PN10電子式電動調節蝶閥性能參數

公稱通徑mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	1000	1200	1400	1600	1800	2000
額定流量 系數kv	85	225	340	500	770	1360	2130	3060	4160	5450	6900	8500	12200	16600	21700	34000	49000	66600	87000	110000	136000
可配電動 執行機構	3610、DKJ、CH、UNIC、PSQ、HQ、DHL等系列電子式電動執行機構
公稱壓力	0.1、0.6、1.0 (MPa)
介質溫度℃	常溫-20℃～+200（鑄鐵），-40～+450（鑄鋼），中溫-40～+450（鑄不銹鋼）
轉角范圍	平行閘板0～700,傾斜閥板0～600
流量特性	近似百分比
接管法蘭	按JB78-59中對夾式法蘭連接
動作時間	25、30、60秒
閥體材質	Ht200，35，ZG230-450，1Cr18Ni9，ZG1Cr18Ni9Ti，ZG1Cr18Ni12Mo2Ti

ZDLW-6B型電子式電動調節蝶閥性能指標

公稱通徑 mm	50	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
公稱壓力 MPa	0.6
介質溫度 ℃	常溫：-20～200（鑄鐵）；-40～250（鑄鋼）； 中溫-40～450（鑄不銹鋼）
額定轉角 °	0～70
流量特性	-20～150
環境溫度 ℃	近似等百分比
接管法蘭	按JB78-59 對夾式法蘭連接
閥體材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti
閥板材質	HT200 ； 35 ； ZG230-450；1Cr18Ni9；ZG1Cr18Ni9Ti

3610L直行程電子式電動執行機構主要技術參數

型 號	輸出力矩 N.m	速度 mm/s	行程 mm	技術參數
361LSC-99	10000	2.0	100	電 源：220±10%Va.c.50Hz；控制信號：1-5V d.c.4-20mA d.c.(信號線用屏蔽線)；開度信號：4-20mA d.c. ；保護等級：相當IP55；防爆標志：ExdⅡBT4

主要零件材料及推薦使用溫度范圍

零件名稱	材 料	溫度范圍℃
閥體、閥板	HT200	-20～200
	35	-40～450
	ZG230-450
	1Cr18Ni9Ti
	ZG1Cr18Ni9Ti
	ZG0Cr18Ni12Mo2Ti	-40～550

性能指標:

ZDLW-6B型電子式電動調節蝶閥性能指標

項 目	指 標 值
基 本 誤 差%	±2.5
回 差%	2.0
死 區%	3.0
始 終 點 偏 差%	±2.5
額 定 行 程 偏 差%	+2.5
允 許 泄 漏 量1/h	2×10-2×閥額定容量

產品外形結構尺寸:

ZDLW-6B型電子式電動調節蝶閥外形尺寸(mm)

公稱通徑	L1	L2	D	D1	D2	H1	H2	H3	n-d
600	480	585	705	755	310	377.5	790	90	20-25
700	530	635	810	860		430	790		24-25
800	595	695	920	975		487.5	790		24-30
900	685	790	1020	1075		537.5	805		24-30
1000	735	830	1120	1175		587.5	805		28-30

注：此表為各種材料的極限使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的、使用溫度。其使用溫度不得低于介質溫度范圍下限，使用溫度不得高于介質溫度范圍的上限。

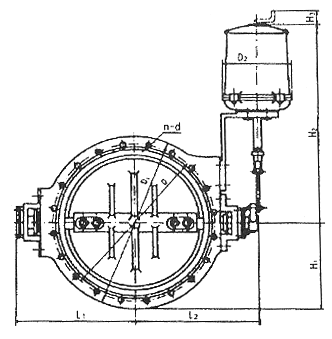

產品外形尺寸圖：

用戶訂貨須知

訂貨請提供以下資料:
1.公稱通徑、額定流量系數KV；2.流體性質（包括公稱壓力、溫度、粘度或酸堿性）；3.閥作用形式(電-關式或電-開式)；4.流量特性；5.閥前壓力，閥后壓力，6.閥體、閥芯材料，7.是否帶附件；
