產品概述

ZJSJ氣動薄膜角型調節閥采用頂部導向結構，配用多彈簧氣動執行機構或電子式電動執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等***點。廣泛應用于精確控制氣體、液 體等介質，使工藝參數如壓力、流量、溫度、液位保持在給定值。 特別適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸 浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自凈與清洗的場合。 本系列產品有常溫型、調節切斷型、波紋管密封型、高溫 型、夾套保溫型等多種系列。產品公稱壓力等級有 PN10、16、 25、64、100；閥體口徑范圍DN20-DN200。泄露等級有Ⅳ或Ⅵ級。適用流體溫度由-200℃-+560℃范圍內多種檔次，流量特性為線形或等百分比。多種規格可供選擇。本系列調節閥結構新穎，功能完善、品種齊全。

主要技術參數

ZJSJ氣動薄膜角型調節閥主要技術參數

本體部分
閥體形式	角型鑄造閥
閥體材質	ZG230-450  ZG1Cr18Ni9
公稱通徑	DN20-DN300
公稱壓力	PN1.6  2.5  4.0  6.4  10.0MPa ANSI  150  300  600LB JIS  10K  20K  30K  40K
連接形式	法蘭：FF RF RTJ 等 焊接：SW  BW
結構長度	符合 IEC534
閥蓋型式	常溫型 高溫型 波紋管密封型 低溫型
填料	聚四氟乙烯 柔性石墨等
密封墊	金屬夾石墨密封墊 四氟乙烯墊等
閥內部件
閥芯型式	單座柱塞型
流量特性	線性 等百分比
內件材質	1Cr18Ni9Ti  1Cr18Ni9Ti+PTFE
執行機構
氣動	多彈簧式執行機構 單彈簧式執行機構
作用方式	氣-開式 氣-關式

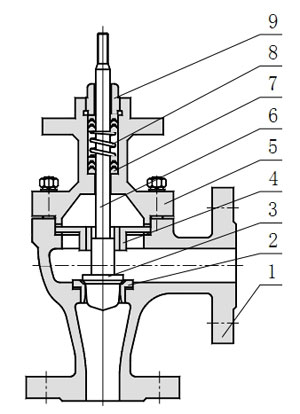

主要零件材料及內部結構

ZJSJ氣動薄膜角型調節閥主要零件材料及內部結構

本體材質為碳鋼
1	閥體	WCB	LCB	WC9
2	閥座	304	304	304
3	閥芯	304	304	304
4	導向套	304	304	304
5	閥蓋	WCB	LCB	WC9
6	閥桿	304	304	304
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	304	304
本體材質為不銹鋼
1	閥體	CF8	CF8M	CF3M
2	閥座	304	316	316L
3	閥芯	304	316	316L
4	導向套	304	316	316L
5	閥蓋	CF8	CF8M	CF3M
6	閥桿	304	316	316L
7	填料	PTFE/柔性石墨
8	彈簧	65Mn
9	螺母	304	316	316L

注：以上為標準配置結構，標準的閥體材料是碳鋼和不銹鋼，也可根據用戶需求進行配置。

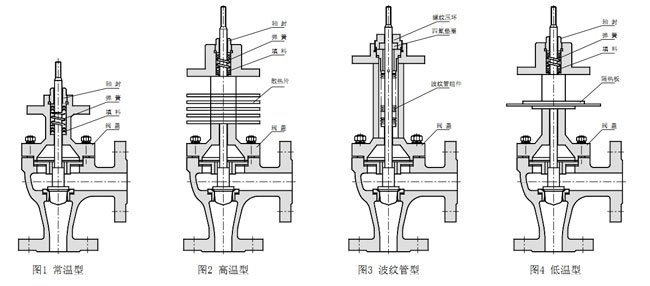

閥蓋型式

注：常溫型：常溫型工作溫度-20-+200℃，泄露等級為Ⅳ級。高溫型閥蓋增設散熱片，可用于介質溫度-60-+450℃的場合。波紋管密封型對上下移動的閥桿形成完全的密封，堵絕流體外漏。 低溫型采用加長閥蓋加隔熱板結構可于-196℃深冷場合。

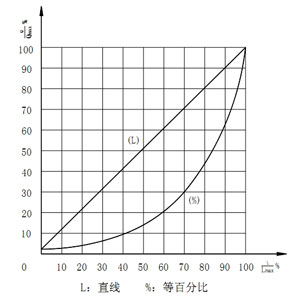

流量特性

ZJSJ氣動薄膜角型調節閥固有流量特性對行程下的相對流量數值 單位：(%)

行程 流量特性	0	10	20	30	40	50	60	70	80	90	100
線性	2	11.8	21.7	32.1	42	51.2	61.2	71.1	80.4	90.5	100
等百分比	2	3.1	4.5	6.5	9.6	14.2	19.8	29.9	45.6	68.2	100

氣動角式調節閥規格與技術參數

ZJSJ氣動薄膜角型調節閥規格與技術參數

公稱通徑 DN（mm）			20	25	32	40	50	65	80	100	125	150	200
額定流量 系數 KV		直線	6.9.6	11	17.6	27.5	44	69	100	176	275	440	690
		等百分比	6.3	10	16	25	40	63	100	160	250	400	630
執行機構 型號		正作用	ZHA-22		ZHA-23			ZHA-34			ZHA-45
		反作用	ZHB-22		ZHB-23			ZHB-34			ZHB-45
額定行程 L（mm）			16		25			40			60
膜片有效面積 Ae（cm2）			280		400			600			1000
公稱壓力 PN（MPa）			1.6  2.5  4.0  6.4  10.0
固有流量特性			直線 等百分比
固有可調比 R			50:01:00
信號范圍 Pr（KPa）			20-60、20-100、40-200、60-100、80-240
氣源壓力 Ps（MPa）			0.14、0.25、0.28、0.40
允許泄露量			Ⅵ級
工作溫度	常溫型		-20—200、-40—250、-60—250
	散熱型		-40—450、-60—450
	高溫型		450—560
	低溫型		-60— -100、-100— -200、-200— -250

允許壓差

ZJSJ氣動薄膜角型調節閥多彈簧氣動執行機構允許壓差單位（MPa）

執行機構 型號	彈簧范圍 （KPa）	氣源壓力 （MPa）	閥座直徑 dn（mm）
			20	25	32	40	50	65	80	100	125	150	200
ZHB-22	20—100	0.14	1.17	0.75
	40—200	0.25	2.73	1.75
	80—240	0.28	5.85	3.75
ZHB-23	20—100	0.14	1.64	1.05	0.63	0.4	0.26
	40—200	0.25	3.82	2.45	1.49	0.96	0.61
	80—240	0.28	8.19	5.24	3.19	2.05	1.31
ZHB-34	20—100	0.14			1.02	0.66	0.42	0.24	0.16	0.1
	40—200	0.25			2.38	1.53	0.98	0.58	0.38	0.24
	80—240	0.28			5.12	3.28	2.1	1.24	0.82	0.52
ZHB-45	20—100	0.14						0.4	0.26	0.17	0.11	0.07	0.02
	40—200	0.25						0.93	0.61	0.39	0.25	0.17	0.07
	80—240	0.28						1.98	1.32	0.84	0.54	0.37	0.16

允許壓差表的附注說明

● 填料材質為 PTFE；
● 介質的流向與閥芯關閉的方向相反；
● 金屬密封型泄露等級為Ⅳ級；
● 數值受公稱壓力、溫度表限制；
● 波紋管密封型 P2≠0 時需重新核對；

特殊要求

● 特殊檢驗；
● 完全去油、去水處理；
● 禁銅處理；
● 特殊接口、配管；
● 真空條件下使用；
● 指定涂層顏色；
● 特殊介質（氧氣、氫氣、氯氣）；

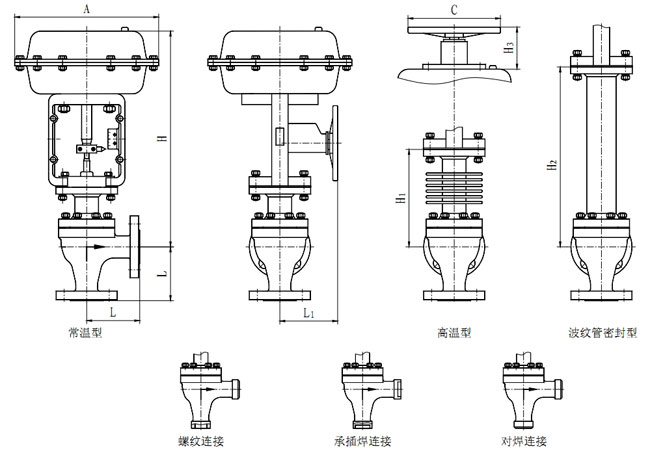

氣動執行機構外形尺寸及重量（常溫型、高溫型）

ZJSJ氣動薄膜角型調節閥氣動執行機構外形尺寸及重量（常溫型、高溫型）單位

公稱通徑（DN）		20	25	32	40	50	65	80	100	125	150	200
L	PN16/25	95	100	105	115	125	145	155	175	200	225	275
	PN40	95	100	105	115	125	145	155	175	200	225	275
	PN64、100	115	115	130	130	150	170	190	215	250	275	325
H		349	350	358	378	393	494	503	521	634	696	715
H1		444	445	458	478	492	594	628	646	759	846	915
H2		419	423	445	478	490	582	624	620	759	840	905
H3		180	180	180	180	180	236	236	236	310	310	310
A		282	282	282	282	282	360	360	360	470	470	470
C		220	220	220	220	220	270	270	270	320	320	320
L1		289	289	289	289	289	347	347	347	476	476	476
壓力等級		GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構		ZHB-22			ZHB-23		ZHB-34			ZHB-45

注：表中尺寸為不帶標準型附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取數據。

產品外形結構尺寸圖
