WZ40H-40型波紋管鋼制閘閥主要性能參數更新日期：2016-09-02
主要性能參數
| 型號 | PN |
工作壓力 (Mpa) |
適用溫度 （℃） |
適用介質 | 材料 | ||||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | 波紋管 | |||||
| WZ40H-40 | 40 | 4.0 | ≤425 | 無腐蝕性介質 | 碳素鋼 | 鉻不銹鋼 |
鉻不銹鋼或 碳鋼堆焊硬 質合金 |
柔性石黑或 夾不銹鋼 絲柔性石墨 |
奧氏體不銹鋼 |

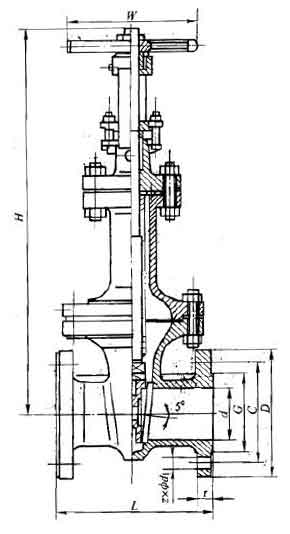

主要外形及結構尺寸
| DN | H | L | W | t | d | G | C | D | z×Φd1 |
| 20 | 311 | 152.5 | 110 | 16 | 20 | 43 | 82.5 | 120 | 4×Φ18 |
| 25 | 442 | 165 | 150 | 17.5 | 25 | 51 | 89 | 125 | 4×Φ18 |
| 40 | 509 | 190.5 | 150 | 21 | 42 | 73 | 114.5 | 155 | 4×Φ22 |
| 50 | 624 | 216 | 200 | 22.4 | 51 | 92 | 127 | 165 | 8×Φ19 |
| 80 | 744 | 283 | 250 | 28.5 | 76 | 127 | 168 | 210 | 8×Φ22 |
| 100 | 906 | 305 | 250 | 31.8 | 102 | 157 | 200 | 254 | 8×Φ22 |
| 150 | 1148 | 403 | 350 | 36.6 | 152 | 216 | 270 | 318 | 12×Φ22 |
| 200 | 1404 | 419 | 400 | 41.2 | 203 | 270 | 330 | 381 | 12×Φ25 |
| 250 | 1724 | 457 | 450 | 47.8 | 254 | 324 | 387.5 | 444 | 16×Φ29 |
