船用蝶閥

蝸輪船用鑄鐵雙偏心蝶閥

GB/T3037-1994雙偏心蝶閥 Double Eccentric butterfly valve 主要零部件材質Materials of Main Parts 蝸輪船用鑄鐵雙偏心蝶閥主要零部件材質零件名稱 Parts name 產品類型 Product type 灰鑄鐵型 Gray Castlst type 閥體 Body 灰鑄鐵 HT200 蝶板 Butterfly...

產品型號：

產品口徑（DN）：(mm)

產品壓力（PN）：(Mpa)

更新日期：2015-08-31

免費詢價

24小時免費咨詢電話021-80392609

產品詳情

GB/T3037-1994雙偏心蝶閥
Double Eccentric butterfly valve

主要零部件材質Materials of Main Parts

蝸輪船用鑄鐵雙偏心蝶閥主要零部件材質
零件名稱 Parts name		產品類型 Product type
零件名稱 Parts name		灰鑄鐵型 Gray Castlst type
閥體 Body		灰鑄鐵 HT200
蝶板 Butterfly board		灰鑄鐵 HT200	C5	高鎳鉻鋼 High Ni.Cr steel	鉻鎳鈦鋼 Cr Ni.Ti steel	鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel
閥軸 Valve shaft		鉻不銹鋼 Cr stainless steel	鉻鉬釩鋼 Cr Mo V stainless steel	鉻鎳鈦鋼 Cr Ni.Ti steel	鉻鎳鈦鋼 Cr Ni.Ti steel	鉻鎳鉬鈦鋼 CrNi Mo Ti steel
密封面 Sealing face	硬密封 Hard seal	鐵基合金 Iron-based alloy	鐵基合金 Iron-based alloy	鐵鎢合金 Co W alloy	鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel	鉻鎳鉬鈦鋼 Cr Ni Mo Ti steel
密封面 Sealing face	軟密封 Soft seal	橡膠、氟塑料 NBR,PTFE			橡膠、氟塑料 NBR,PTFE	橡膠、氟塑料 NBR,PTFE

基本尺寸Dimensions

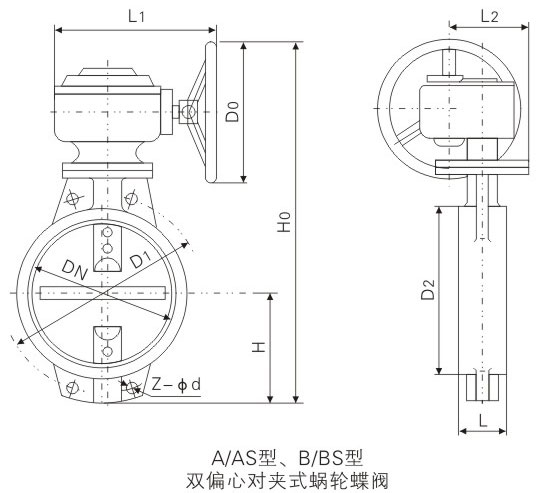

A/AS型蝸輪船用鑄鐵雙偏心蝶閥基本尺寸
公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	結構尺寸 Structure dimension				外形尺寸 Extermal dimension(mm)
		L	D	D1	z-φd	A/AS型
		L	D	D1	z-φd	Ho	H	L1
1.0 1.6	50	43	102	125	4-18	112	260	200
	65	46	122	145	4-18	115	280	200
	80	64	133	160	8-18	120	355	220
	100	64	158	180	8-18	140	390	240
	125	70	184	210	8-18	170	490	260
	150	76	211	240	8-22	385	530	66
	200	89	266	295	8-22	471	297	85
	250	114	319	350	12-22	533	327	85
	300	114	370	400	12-22	606	364	106
	350	127	429	460	16-22	694	404	106
	400	140	480	515	16-26	757	444	130
	450	152	530	565	20-26	814	472	155
	500	152	582	620	20-26	902	522	169
	600	154	682	725	20-30	1048	590	198
	700	165	794	840	24-30	1277	810	220
	800	190	901	950	24-33	1385	844	241
	900	203	1001	1050	28-33	1490	890	241
	1000	216	1112	1160	28-36	1620	950	241
